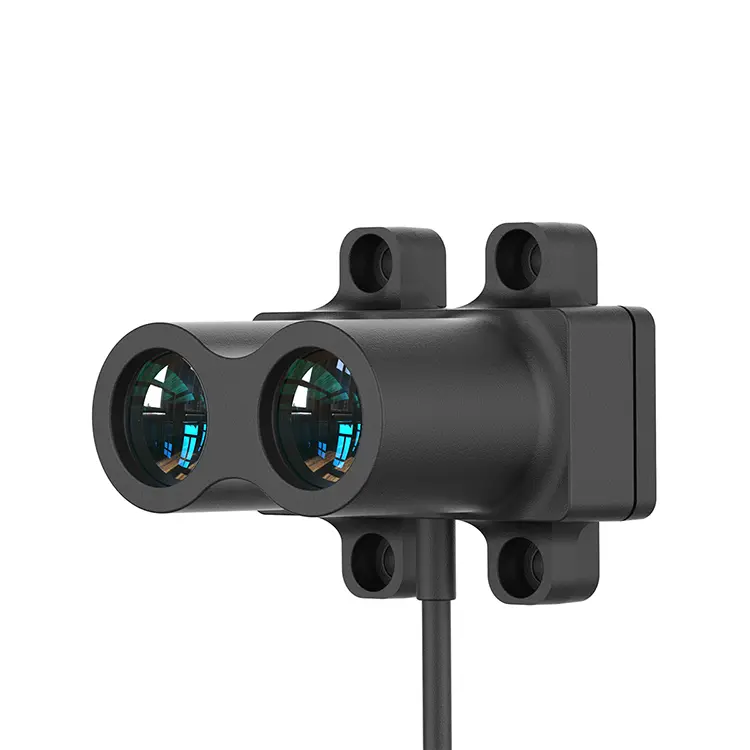

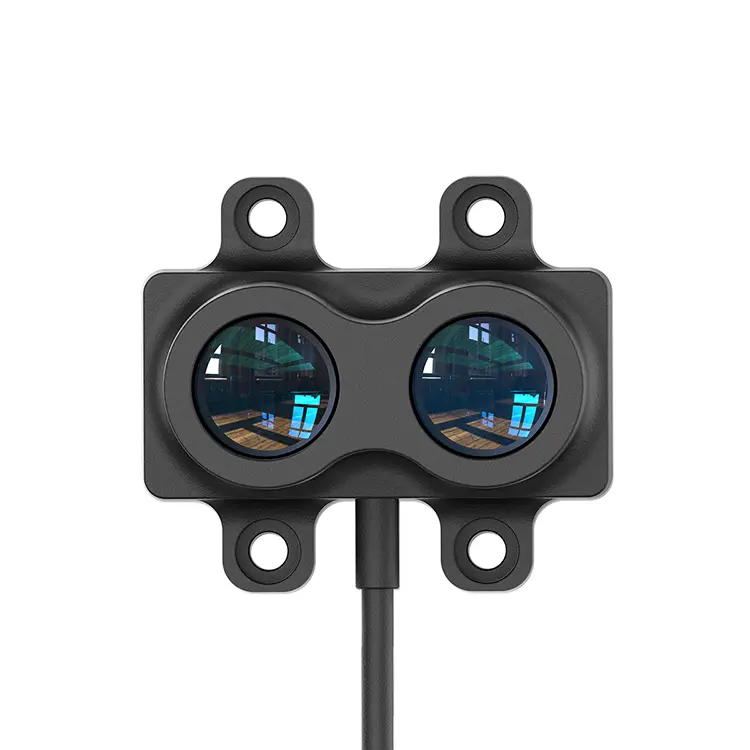

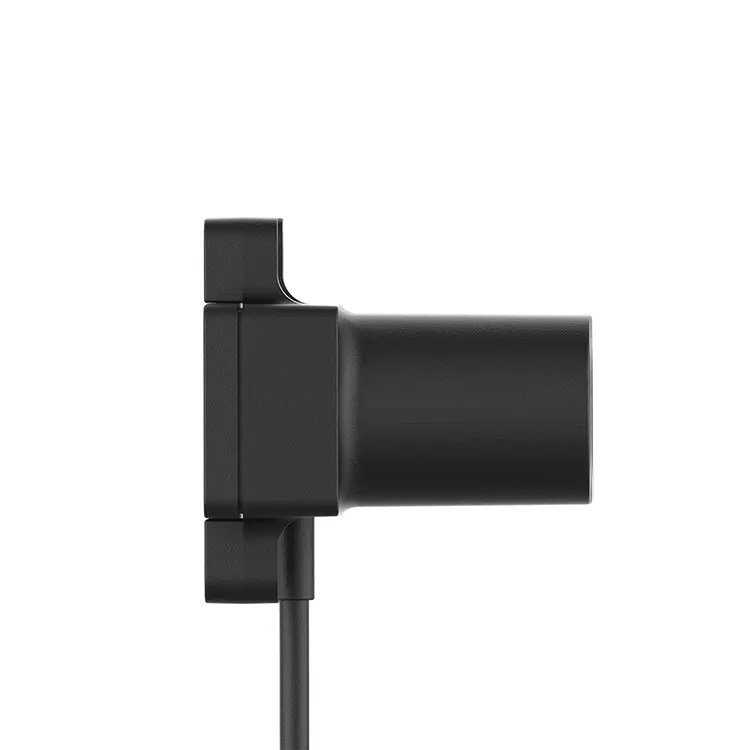

STA-LR-A20M TOF LASER LASER RANGAR RADAR SENSOR-это экономически эффективный лазерный радиолокационной датчик с коротким диапазоном, который был значительно обновлен и оптимизирован на основе DETOF. Его диапазон может достигать 20 м, с более эффективной оптической системой и оптимизированной конструкцией цепи. Обеспечивая более высокие показатели, он также демонстрирует отличную производительность в слепых пятнах и энергопотреблении. С помощью обновления и оптимизации алгоритмов производительность ошибок в разных средах также значительно улучшилась.
Радар-линза с высоким уровнем высокого характера STA-LR-A20 принимает стеклянную линзу с покрытием для улучшения пропускания, достижения более четкого уровня и имеет более высокую твердость стекла, сопротивление царапинам, коррозионное сопротивление и продолжительный срок службы. Встроенная температурная компенсация обеспечивает точное измерение в широком диапазоне рабочих температур от -40 ° C до+70 ° C. Это может широко применять в таких полях, как контроль высоты беспилотного воздуха, интеллектуальная транспорта, интеллектуальная парковка и умное сельское хозяйство.
| Модель продукта | STA-LR-A20 | |
| Производительность продукта | Измеренный диапазон | 20m@90%;7m@10% |
| Частота измерений | 1-2000 Гц | |
| повторяемость | ＜ 3 см (@＞ 50%), ＜ 5 см (@15%-50%), 7 см (@＜ 15%) | |
| Точность диапазона | ±3cm（≤6m）, ±0.5%(＞6m) | |
| Разрешение диапазона | 1 см | |
| Класс защиты | IP65 | |
| Сопротивление окружающему свету | 100klux | |
| Оптический параметр | Полевой угол | 47 -Мард (2,7 °) |
| Угол дивергенции лазерного луча | 34 -хард (1,9 °) | |
| Длина волны лазерного луча | 850 нм | |
| Безопасность глаз | Класс I (IEC 60825 - 1: 2014) | |
| Коммуникация интерфейс |
Интерфейс связи | Lvttl/rs485/i/iic |
| Механический интерфейс | Клеммы XH-4P (XHP-4) Кабельные разъемы BMW Трубчатые терминалы (E0508) |
|
| Механический электрические параметры |
Напряжение снабжения | 5 В |
| Максимальное энергопотребление | ＜ 160 МВт | |
| другие | Общее измерение | 30*30*34 мм |
| Рабочая температура | -20 ℃ -70 ℃ | |
| масса | 20 г | |
| Длина линии | 35 см | |
| Примечание. Точность диапазона, разрешение диапазона, точность повторения и т. Д. Все были проверены в помещении в условиях 25 ℃ диффузной отражательной способности (отражательная способность 90%). Изменения в условиях могут привести к изменениям результатов измерения. | ||
Радар с высоким уровнем категории LR Series имеет 6 интерфейсов и 3 разъема на выбор.
6 видов интерфейсов
● Категория связи: lvttl/iic/rs485 (modbus)
● Тип переключения: i0 (3. 3v)/i0 (npn)/io (pnp)

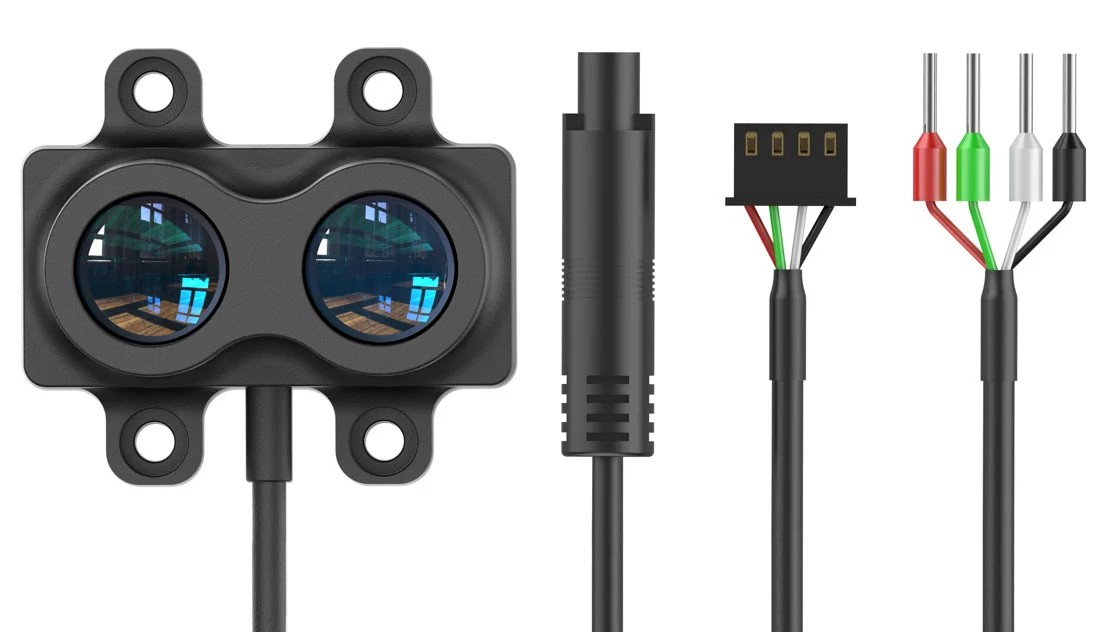

3 типа разъема
● Разъем XH-4P (по умолчанию): разъем, широко используемый электронными инженерами.
● Кабельный разъем BMW (индивидуально): DustPray Pruster and Datustry в разъеме, простые в подключении и отключении.
● Терминал трубки (модель: E0508): широко используемый тип проводного терминала в оборудовании автоматизации.

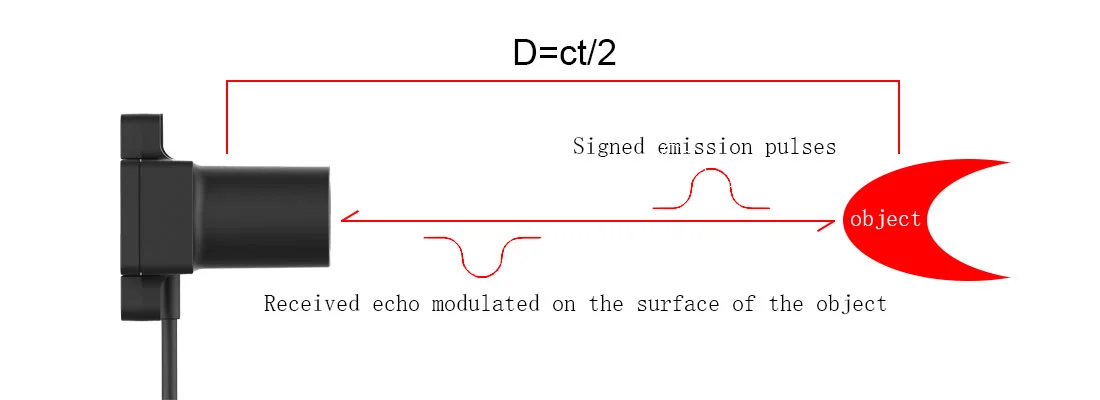

Лазерный радиолокатор LR -серии использует улучшенную технологию Detof, унаследовав преимущества традиционного метода TOF TOF, объединяясь с подписью перед заводом, что делает точность и скорость баланса LRXX и хорошо выполнять на открытом воздухе.
Для получения дополнительной информации о нашей продукции свяжитесь с Jioptik.
