STA-LR-B40M TOF LASER LASER RANGAR RADAR DESTOR является экономически эффективным лазером среднего диапазона, который был значительно обновлен и оптимизирован на основе DETOF. Его диапазон диапазонов может достигать 40 м, с более эффективной оптической системой и оптимизированной конструкцией цепи. Обеспечивая более высокие показатели, он также демонстрирует отличную производительность в слепых пятнах и энергопотреблении. С помощью обновления и оптимизации алгоритмов производительность ошибок в разных средах также значительно улучшилась.

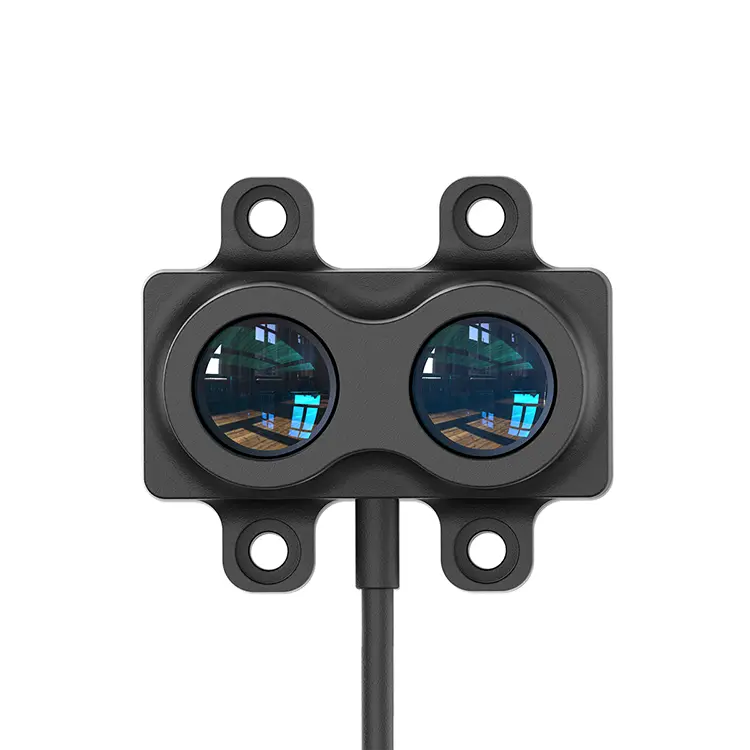

Высокая рецептная лазерная линза STA-LR-B40, расположенная в диапазоне, принимает стеклянную линзу с покрытием для улучшения коэффициента пропускания, достижения более четкого диапазона и имеет более высокую твердость стекла, сопротивление царапинам, коррозионное сопротивление и продолжительный срок службы. Встроенная температурная компенсация обеспечивает точное измерение в широком диапазоне рабочих температур от -40 ° C до+70 ° C. Это может широко применять в таких полях, как контроль высоты беспилотного воздуха, интеллектуальная транспорта, интеллектуальная парковка и умное сельское хозяйство.
| Модель продукта | STA-LR-B40 | |
| Производительность продукта | Измеренный диапазон | 40m@90%; 15m@10% |
| Частота измерений | 1-2000 Гц | |
| повторяемость | ＜ 3 см (@＞ 50%), ＜ 5 см (@15%-50%), 7 см (@＜ 15%) | |
| Точность диапазона | ± 5 см (≤15 м), ± 0,5%(＞ 15 м) | |
| Разрешение диапазона | 1 см | |
| Класс защиты | IP65 | |
| Сопротивление окружающему свету | 100klux | |
| Оптический параметр | Полевой угол | 39 -й Мард (2,2 °) |
| Угол дивергенции лазерного луча | 3 Мард (0,17 °) | |
| Длина волны лазерного луча | 905 нм | |
| Безопасность глаз | Класс I (IEC 60825 - 1: 2014) | |
| Коммуникация интерфейс |
Интерфейс связи | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20MA/IO (NPN)/IO (PNP)/IO (3,3 В) |
| Механический интерфейс | Клеммы XH-4P (XHP-4) Кабельные разъемы BMW Трубчатые терминалы (E0508) |
|
| Механический электрические параметры |
Напряжение снабжения | 5 В, 12-28 В. |
| Максимальное энергопотребление | ＜ 200 МВт | |
| другие | Общее измерение | 40*40*45 мм |
| Рабочая температура | -40 ℃ -70 ℃ | |
| масса | 35 г | |
| Длина линии | 40 см | |
| Примечание. Точность диапазона, разрешение диапазона, точность повторения и т. Д. Все были проверены в помещении в условиях 25 ℃ диффузной отражательной способности (отражательная способность 90%). Изменения в условиях могут привести к изменениям результатов измерения. | ||
Радар с высоким уровнем кабинета LR серии имеет 11 интерфейсов и 3 разъема на выбор.
11 типов интерфейсов
● Категория связи: lvttl/ttl/iic/can/rs232/rs485 (modbus)
● Аналоговый класс: PWM/4-20MA
● Тип переключения: i0 (3. 3v)/i0 (npn)/io (pnp)

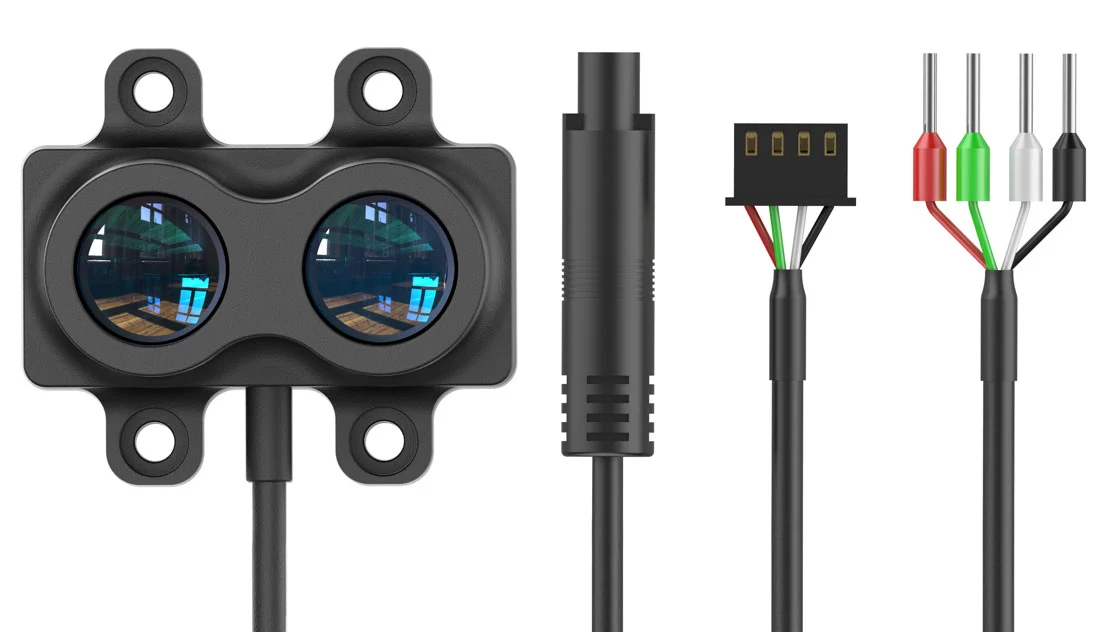

3 типа разъема
● Разъем XH-4P (по умолчанию): разъем, широко используемый электронными инженерами.
● Кабельный разъем BMW (индивидуально): DustPray Pruster and Datustry в разъеме, простые в подключении и отключении.
● Терминал трубки (модель: E0508): широко используемый тип проводного терминала в оборудовании автоматизации.

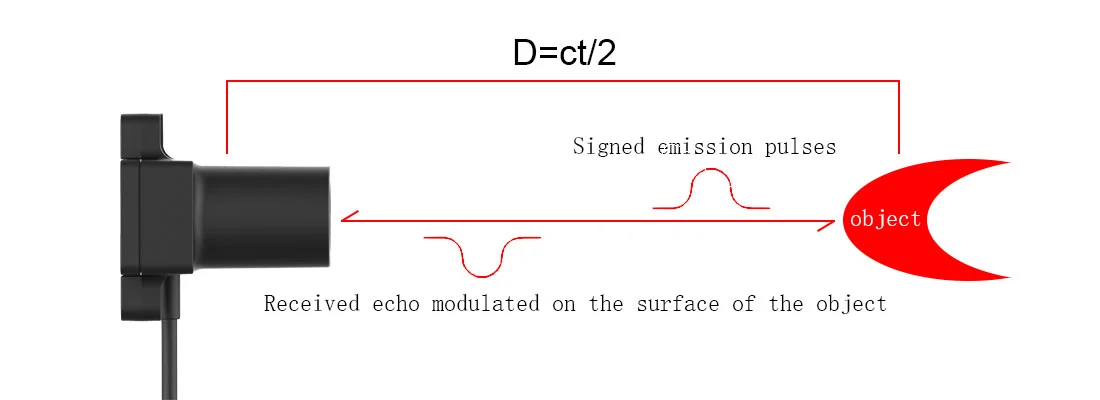

Лазерный радиолокатор LR -серии использует улучшенную технологию Detof, унаследовав преимущества традиционного метода TOF TOF, объединяясь с подписью перед заводом, что делает точность и скорость баланса LRXX и хорошо выполнять на открытом воздухе.
Для получения дополнительной информации о нашей продукции свяжитесь с Jioptik.
