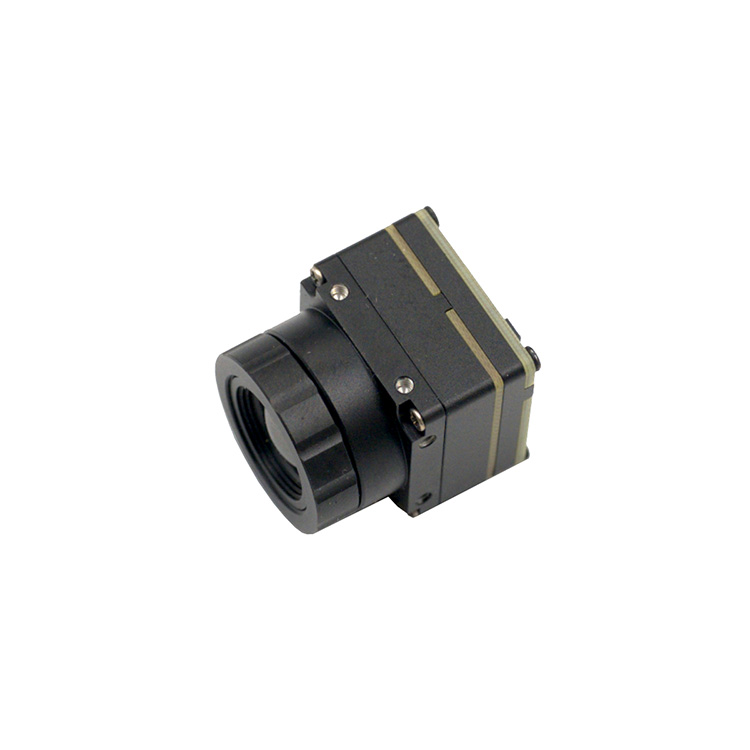

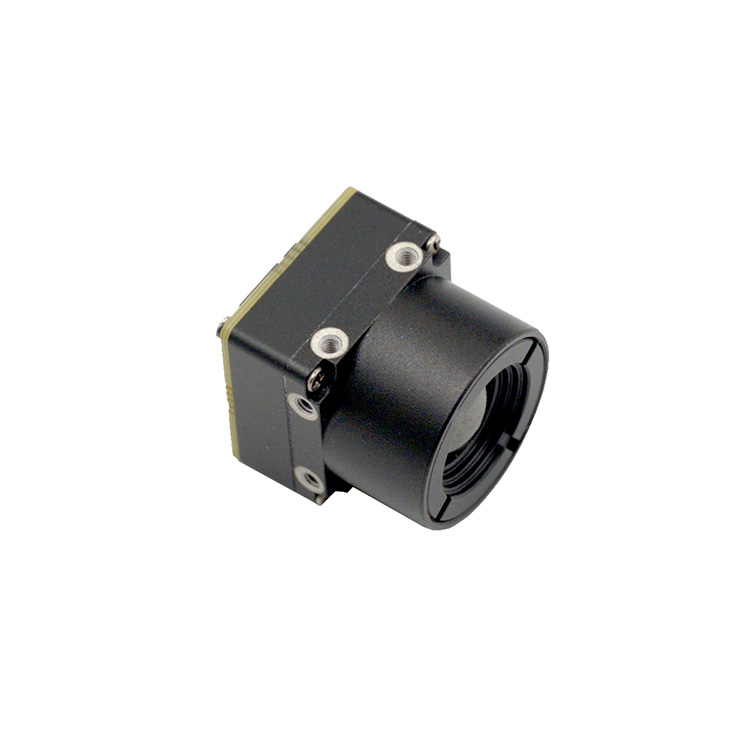

Высококачественный модуль тепловизионной камеры Jioptik LWIR M256 использует новый инфракрасный детектор VOx собственной разработки 12 мкм и специальный чип обработки инфракрасного изображения ASIC. Он отличается компактными размерами, меньшим весом и меньшим энергопотреблением. Инфракрасные модули M384 размером 21×21 мм соответствуют требованиям применения SWaP3 (размер, вес и мощность, производительность, цена).
Модуль тепловизионной камеры LWIR M256 широко используется для интеграции миниатюрных модулей БПЛА, собак-роботов и портативных микроустройств.
Автономное ядро, экономичное:
1) Инфракрасные детекторы WLP 12 мкм серии 256/384/640 M предлагают отличное соотношение цены и качества и являются оптимальным выбором при том же разрешении.
2) Высокопроизводительный чип обработки инфракрасных изображений LY ASIC имеет полностью независимую базовую технологию и поставку.
Выдающаяся производительность, легкий и удобный:
1) Обеспечивает плавное изображение высокой четкости, поддерживая качество изображения без потерь с частотой до 50 Гц.
2) Два режима точного измерения температуры охватывают широкий диапазон температур и обеспечивают стабильность температуры при различных температурах окружающей среды.
3) Вся серия имеет сверхкомпактные размеры 21×21 мм, а корпус модуля весит менее 8 г, что упрощает интеграцию.
Богатые функции, множество опций:
1) Безлинзовые решения, нетермизированные линзы с ручной/автофокусировкой охватывают различные сценарии.
2) Множество интерфейсов Windows/Linux/Android SDK обеспечивают разнообразную функциональность.
| Обзор | М-256 |
| Тип детектора | Неохлаждаемый инфракрасный детектор фокальной плоскости на основе оксида ванадия |
| Длина ИК-волны | 8~14 мкм |
| Разрешение | 256×192 |
| Шаг пикселя | 12 мкм |
| NETD | ≤50мК при 25℃,F#1,0 (≤40мК опционально) |
| Тепловая постоянная времени | <12 мс |
| Частота кадров детектора | 25 Гц |
| Коррекция неравномерности | Автоматическая коррекция затвора |
| Форматы вывода изображений | 10 бит/14 бит (настраиваемый) |
| Режим фокусировки | Фиксированный фокус/Ручной фокус |
| Настройка изображения | |
| Яркость | 0~255 (настраиваемый) |
| Контраст | 0~255 (настраиваемый) |
| Полярность | Белый-горячий/черно-горячий |
| Палитра | Поддерживается |
| Зеркальное отображение | Вертикальный/горизонтальный/диагональный |
| Обработка изображений | Алгоритм без TEC |
| Коррекция неравномерности | |
| Цифровая фильтрация, шумоподавление | |
| Цифровое улучшение деталей | |
| Электричество | |
| Входное напряжение питания | 3,3 В |
| Формат вывода видео | ДВП, BT656, USB, CVBS (раскаленный добела) |
| Интерфейс командования и управления | I2C |
| Типичное энергопотребление при 25 ℃ | Нормальный: <0,30 Вт |
| Физические характеристики модуля (линза и фланец в комплект не входят) | |
| Размер упаковки (Ш×Д×В) | 21мм×21мм×8мм |
| Масса | <8 г |
| Термография | |
| Диапазон измерения | Высокое качество: -20℃ ~ +150℃; Широкий диапазон: 0℃ ~ +550℃ |
| Точность измерения (тип.) | Точность для диапазона -20℃~+150℃: ±2℃ или ±2% (выберите большее значение), при температуре окружающей среды - 20℃~60℃. Точность для диапазона 0℃~+550℃: ±3℃ или ±3% (выберите большее значение), при температуре окружающей среды - 20℃~60℃. |
| Среда | |
| Рабочая температура | -40℃~+80℃ |
| Температура хранения | -50℃~+85℃ |
| Влажность | 5–95 %, без конденсации |
| Вибрация | 6,06 г, случайная вибрация, все оси |
| Влияние | 80 г при 4 мс, конечный пик пилообразной волны, три оси и шесть направлений |
Для получения дополнительной информации о нашей продукции свяжитесь с Jioptik.
