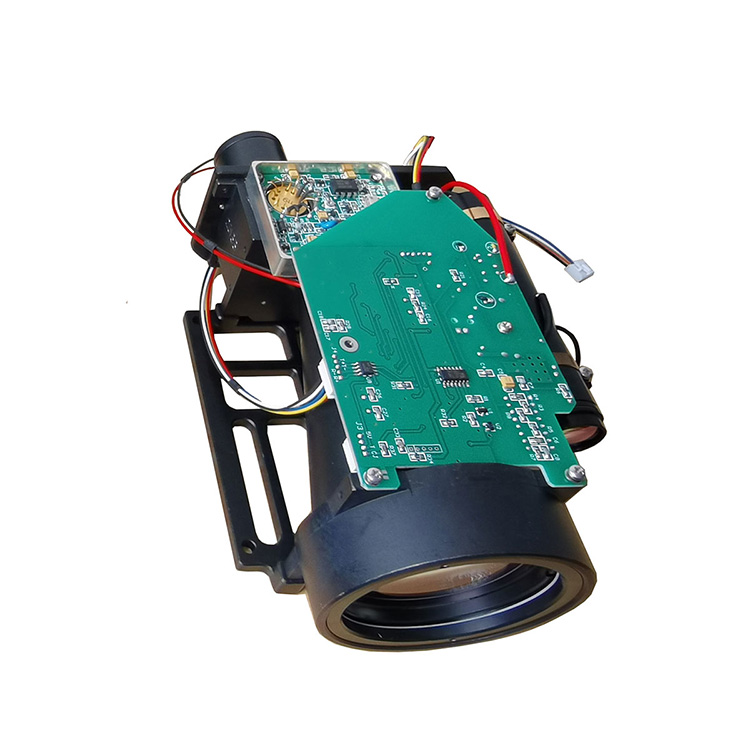

В современных сенсорно-измерительных системахМодуль дальномера(часто модуль лазерного дальномера) — оптико-электронный блок, который рассчитывает расстояние до цели путем испускания лазерного импульса и синхронизации его возврата (измерение времени пролета или фазы).
Этот модуль дальномера предназначен для обеспечения точных измерений на больших расстояниях в компактном, интегрируемом корпусе. Основное внимание в модуле уделяется точности, надежности, высокой частоте обновления и простоте интеграции на системном уровне.
Основные характеристики (типовые, иллюстративные)
| Параметр | Значение/диапазон | Примечания/значение |
|---|---|---|
| Длина волны | 1550 нм (или альтернативно 905 нм в вариантах) | безопасная для глаз полоса; меньше помех системам ночного видения |
| Диапазон измерения | От 10 м до 5000 м (по отражающим мишеням) | Возможность дальнего действия для требовательных приложений |
| Точность/Разрешение | ±0,5 м (или до ±1 м) | Высокая точность на различных расстояниях |
| Обновление/частота выборки | От 1 до 10 Гц (или выше в расширенных версиях) | Подходит для динамических сценариев или сценариев сканирования. |
| Расхождение луча | ≤ 0,5 МРАД | Плотный луч для минимального разброса цели |
| Рабочая температура | от –40 °С до +65 °С | Надежность в суровых условиях |
| Источник питания | от 6 В до 36 В постоянного тока | Гибкость для различных платформ |
| Размеры/Вес | ~50 × 30 × 22 мм, ~39 г | Компактная и легкая интеграция |
| Коммуникационный интерфейс | TTL/UART/RS-232 и т. д. | Простое электрическое взаимодействие с хост-системами |
| Механический удар и вибрация | Устойчивость к ударам до ~1500 г | Высокая надежность в суровых условиях |
| Обнаружение нескольких целей | До 5 целей (с различимым расстоянием) | Возможность обнаружения вторичных отражений |
Точность и надежность
Высокая точность позволяет точно измерять дальность при выполнении важных задач, таких как наведение на цель, съемка или объезд препятствий. Допуски конструкции, малая дивергенция и обработка сигналов способствуют стабильным и повторяемым результатам.
Возможность дальнего действия
Способность модуля преодолевать расстояние в несколько километров расширяет его возможности за пределы датчиков ближнего действия. Многие коммерческие модули дальномеров, представленные на рынке, рекламируют измерения на расстоянии до 2000 м и более.
Компактный форм-фактор и низкое энергопотребление
По сравнению с громоздкими геодезическими инструментами или большими лидарами, небольшой объем, легкий вес и умеренное энергопотребление этого модуля делают его идеальным для встроенных систем и мобильных платформ.
Надежность в суровых условиях
Широкий диапазон рабочих температур, высокая устойчивость к механическим ударам и прочная оптическая конструкция обеспечивают работу в условиях вибрации, термического напряжения или грубого обращения.
Простота интеграции
Благодаря стандартным интерфейсам связи и простой электронной конструкции модуль упрощает встраивание в более крупные системы, сокращая циклы разработки.
Множественная целевая дискриминация
В сценариях, когда происходят отражения от нескольких объектов (например, через листву или слоистые конструкции), модуль может различать отдельные цели, улучшая ситуационную осведомленность.
Перспективные возможности
Его архитектура может поддерживать обновления прошивки, адаптивные алгоритмы и потенциальные улучшения функций, такие как многолучевое сканирование, объединение датчиков или классификация.
Оборонные и тактические системы: Оружие дальномерное, наблюдение, сопровождение целей.
Беспилотные летательные аппараты (БПЛА): определение высоты, обнаружение препятствий, картографирование местности.
Автономные транспортные средства / Робототехника: картографирование окружающей среды, объезд препятствий, навигация.
Геодезия и геопространственные исследования: Точное измерение расстояния для проверки топографии, зданий и инфраструктуры.
Промышленная автоматизация: Управление технологическими процессами, измерения на крупных объектах, обследование инфраструктуры.
Электрические соединения и интерфейс
Обеспечьте чистоту источника питания (стабильное напряжение, низкая пульсация). Подключите линии TTL, UART или RS232 для каждого протокола модуля. Используйте экранирование и защиту от электростатического разряда, чтобы предотвратить повреждения во время обращения.
Оптическая юстировка и монтаж
Закрепите модуль жестко, чтобы сохранить выравнивание и избежать смещения при ударах или вибрации. Используйте крепления «ласточкин хвост» или прецизионные крепления. Визирование может осуществляться с помощью вспомогательного указателя или внутреннего механизма выравнивания луча.
Управление температурным режимом
В сценариях непрерывного использования установка на проводящий тепловой путь или использование пассивных радиаторов помогает предотвратить тепловой дрейф оптических компонентов.
Прошивка и калибровка
Загрузите калибровочные коэффициенты и скорректируйте нелинейные искажения диапазона. Некоторые модули поддерживают обновление прошивки для улучшения производительности алгоритма.
Фильтрация сигналов и подавление выбросов
Применяйте фильтры скользящего среднего, пороговое стробирование или подавление выбросов в стиле RANSAC для стабилизации выходных данных о расстоянии в шумной среде.
Исследование ключевых слов и таргетинг
Сосредоточьтесь на ключевых словах с высоким намерением, таких как «модуль лазерного дальномера», «датчик дальномера OEM», «модуль дальнего действия», «дальномер для БПЛА» и «модульный лазерный датчик расстояния». Используйте местные модификаторы, если нацелены на конкретные рынки (например, «Модуль дальномера БПЛА в США»).
Твердотельные лазеры и лазеры с диодной накачкой
Модули, развивающиеся от импульсных лазеров к твердотельным или диодным архитектурам, обещают более высокую частоту повторения, меньшее потребление энергии и более длительный срок службы. Крупные производители уже предлагают компактные твердотельные системы с дальностью действия в десятки километров.
Многолучевой режим и возможность сканирования
Вместо однолинейного измерения дальности модули могут перейти к использованию нескольких лучей или вращающемуся сканированию трехмерных облаков точек, что улучшает ситуационную осведомленность.
Встроенный искусственный интеллект/периферийная обработка
Внедрение возможностей классификации или сегментации непосредственно в модуль (например, идентификация объектов, фильтрация) снижает нагрузку на хост и ускоряет принятие решений.
Сенсорное слияние и гибридизация лидаров
Объедините модули дальномера с камерами, IMU (инерциальными измерительными блоками), радаром или лидаром, чтобы получить более полные модели окружающей среды.
Модули более высокой интеграции и Plug-and-Play
Модули все чаще могут поставляться с предварительно откалиброванными платами, радиаторами, разъемами и монтажными комплектами, чтобы снизить нагрузку на интеграцию.
Миниатюризация и снижение затрат
По мере развития производства и фотоники модули будут еще больше уменьшаться, что позволит использовать их в небольших дронах, портативных устройствах или потребительских платформах.
Стандарты и экосистемы
Появление общих протоколов, совместимость плагинов разных производителей и экосистемы функциональной совместимости могут ускорить внедрение.
Опережение этих тенденций позволяет поставщику модулей:
Предугадывайте ожидания клиентов
Стратегически корректируйте дорожные карты
Захват новых рынков (например, коммерческих дронов, автономных транспортных средств)
Избегайте устаревания
Увеличьте охват SEO, публикуя перспективные аналитические статьи.
Определите путь модульного обновления, позволяющий существующим клиентам внедрять новые лазерные технологии или функции сканирования с помощью встроенного ПО или дополнительного оборудования.
Публикуйте технические документы, сообщения в блогах и контент о «будущем лазерной локации» как можно раньше, чтобы заявить о лидерстве в области мысли.
Предлагайте API и открытые интерфейсы, обеспечивающие интеграцию с сенсорными экосистемами и перспективными платформами.
Мониторинг и налаживание партнерских отношений с экосистемами фотоники, искусственного интеллекта и сенсорного синтеза.
Вопрос: Какие факторы ограничивают максимальную дальность действия модуля лазерного дальномера?
О: Максимальная дальность ограничена мощностью передатчика, расходимостью луча, отражательной способностью цели (альбедо), атмосферным ослаблением (туман, пыль), чувствительностью приемника и соотношением сигнал/шум. Интеграция в более крупную систему может привести к возникновению перекрестных помех или оптической связи, что снижает эффективную дальность действия и требует тщательного проектирования.
Вопрос: Как сохраняется точность при изменении температуры или механического воздействия?
Ответ: Благодаря конструктивным компенсациям, температурным калибровочным кривым, механической жесткости, стабильности оптического выравнивания и алгоритмам фильтрации. Некоторые модули внутренне регулируют синхронизацию и выравнивание луча для подавления дрейфа. Высокая ударопрочность и прочная рама уменьшают смещение из-за стресса.
Подводя итог, можно сказать, что описанный здесь модуль дальномера сочетает в себе передовые возможности лазерной дальнометрии с компактной и прочной конструкцией, которая поддерживает высокоточное измерение расстояний в сложных условиях. Сочетание обнаружения нескольких целей, малой расходимости луча, высокой скорости обновления и простоты интеграции позволяет ему уверенно конкурировать на рынках обороны, БПЛА, робототехники и геодезии.
Этот модуль предлагается в рамкахДжиоптиКбренд, отражающий приверженность инновациям и интеграции в области прецизионного оптического измерения. Для получения более подробной информации, технической поддержки, оценки образца или руководства по интеграции, пожалуйста,связаться с нами.
