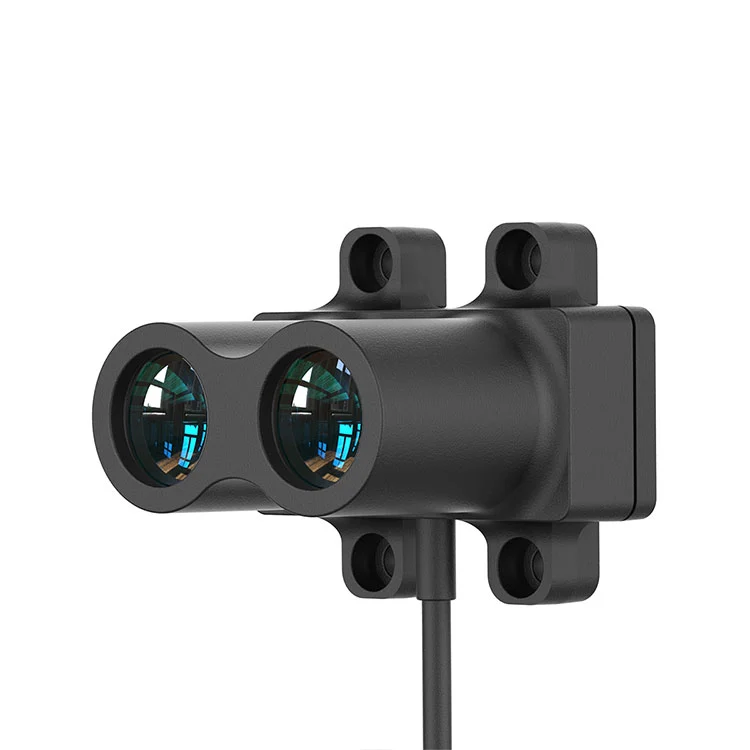

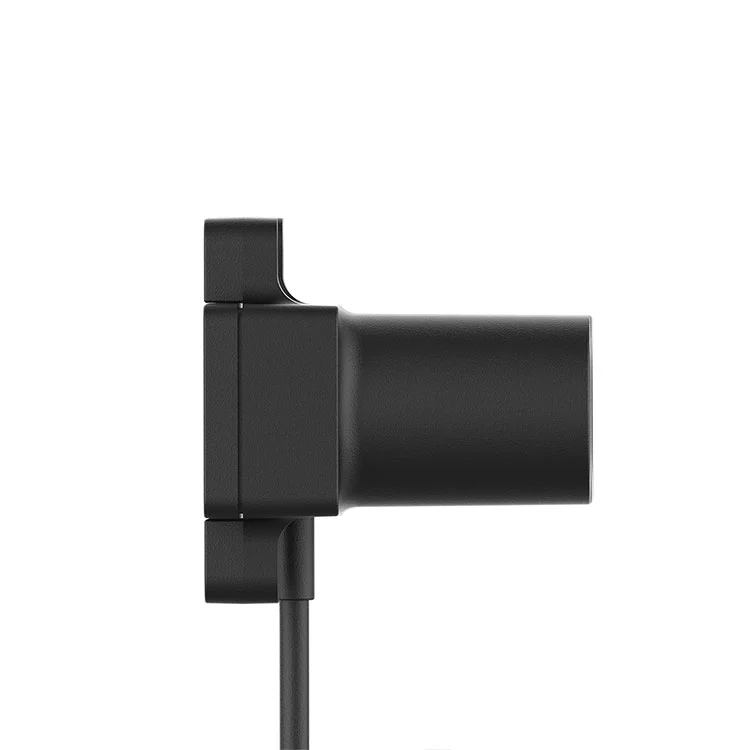

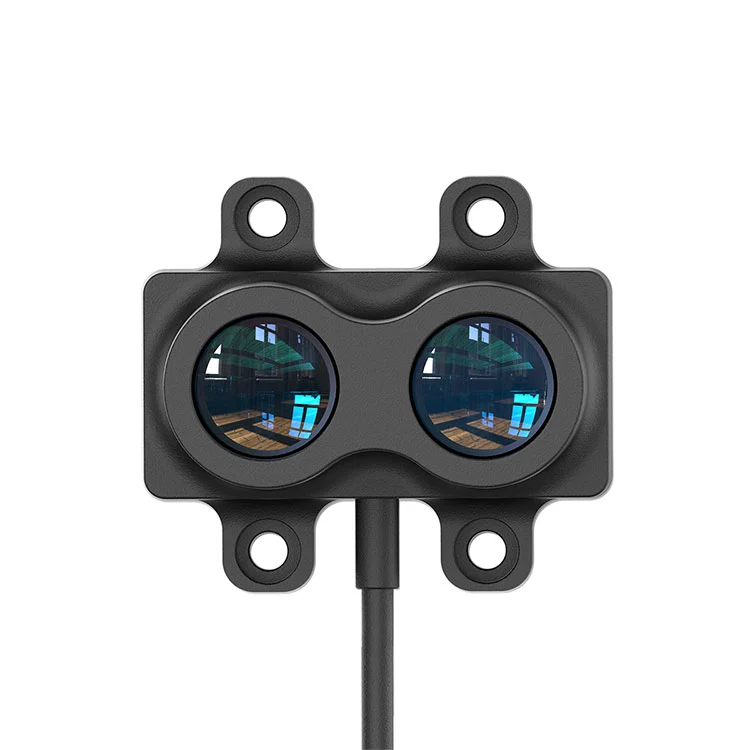

Laser Laser Laser STA-LR, и точнее радарное датчик, который может достигать быстрого и стабильного диапазона в 5 диапазонах (20/40/60/120/180 метров) и контролировать точность в пределах ± 0,5% (90% отражательна), с устойчивой колебаниями <3CM (90%, отражательна). измерение.
Высокопродажный лазерный линз серии STA-LR применяет линзу с покрытием для улучшения коэффициента пропускания, достижения более четкого уровня и имеет более высокую твердость стекла, сопротивление царапин, коррозионное сопротивление и продолжительный срок службы. Встроенная температурная компенсация обеспечивает точное измерение в широком диапазоне рабочих температур от -40 ° C до+70 ° C. Это может широко применять в таких полях, как контроль высоты беспилотного воздуха, интеллектуальная транспорта, интеллектуальная парковка и умное сельское хозяйство.
| Модель продукта | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| Производительность продукта | Измеренный диапазон | 20m@90% 7m@10% |
40m@90% 15m@10% |
60 м@90% 24 м при 10% |
120 м@90% 45 м при 10% |
180m@90% 60 м при 10% |
| Частота измерений | 1-2000 Гц | |||||
| повторяемость | ＜ 3 см (@＞ 50%), ＜ 5 см (@15%-50%), 7 см (@＜ 15%) | |||||
| Точность диапазона | ±3cm（≤6m）, ±0.5%(＞6m) | ± 5 см (≤15 м), ± 0,5%(＞ 15 м) | ± 5 см (≤24 м), ± 0,5%(＞ 24 м) | ± 5 см (≤40 м), ± 0,5%(＞ 40 м) | ||
| Разрешение диапазона | 1 см | |||||
| Класс защиты | IP65 | |||||
| Сопротивление окружающему свету | 100klux | |||||
| Оптический параметр | Полевой угол | 47 -Мард (2,7 °) | 39 -й Мард (2,2 °) | |||
| Угол дивергенции лазерного луча | 34 -хард (1,9 °) | 3 Мард (0,17 °) | 9 -Мард (0,5 °) | |||
| Длина волны лазерного луча | 850 нм | 905 нм | ||||
| Безопасность глаз | Класс I (IEC 60825 - 1: 2014) | |||||
| Коммуникация интерфейс |
Интерфейс связи | Lvttl/rs485/i/iic | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20MA/IO (NPN)/IO (PNP)/IO (3,3 В) |
|||
| Механический интерфейс | Клеммы XH-4P (XHP-4) Кабельные разъемы BMW Трубчатые терминалы (E0508) |
|||||
| Механический электрические параметры |
Напряжение снабжения | 5 В | 5 В, 12-28 В. | |||
| Максимальное энергопотребление | ＜ 160 МВт | ＜ 200 МВт | ＜ 250 МВт | |||
| другие | Общее измерение | 30*30*34 мм | 40*40*45 мм | |||
| Рабочая температура | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| масса | 20 г | 35 г | ||||
| Длина линии | 35 см | 40 см | ||||
| Примечание. Точность диапазона, разрешение диапазона, точность повторения и т. Д. Все были проверены в помещении в условиях 25 ℃ диффузной отражательной способности (отражательная способность 90%). Изменения в условиях могут привести к изменениям результатов измерения. | ||||||
Радар с высоким уровнем кабинета LR серии имеет 11 интерфейсов и 3 разъема на выбор.
11 типов интерфейсов
● Категория связи: lvttl/ttl/iic/can/rs232/rs485 (modbus)
● Аналоговый класс: PWM/4-20MA
● Тип переключения: i0 (3. 3v)/i0 (npn)/io (pnp)

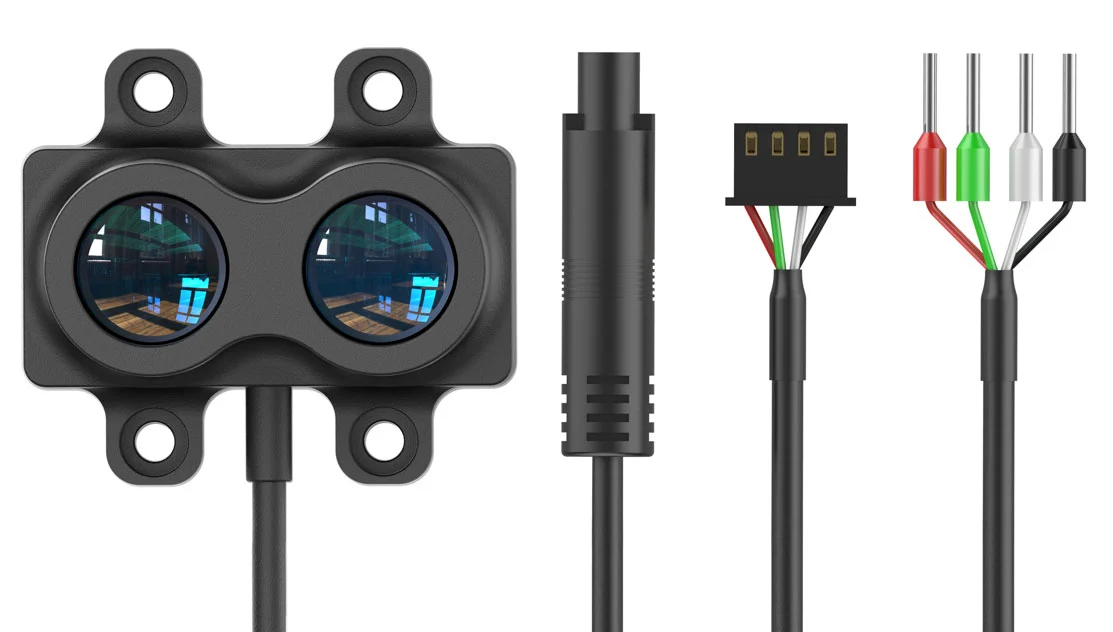

3 типа разъема
● Разъем XH-4P (по умолчанию): разъем, широко используемый электронными инженерами.
● Кабельный разъем BMW (индивидуально): DustPray Pruster and Datustry в разъеме, простые в подключении и отключении.
● Терминал трубки (модель: E0508): широко используемый тип проводного терминала в оборудовании автоматизации.

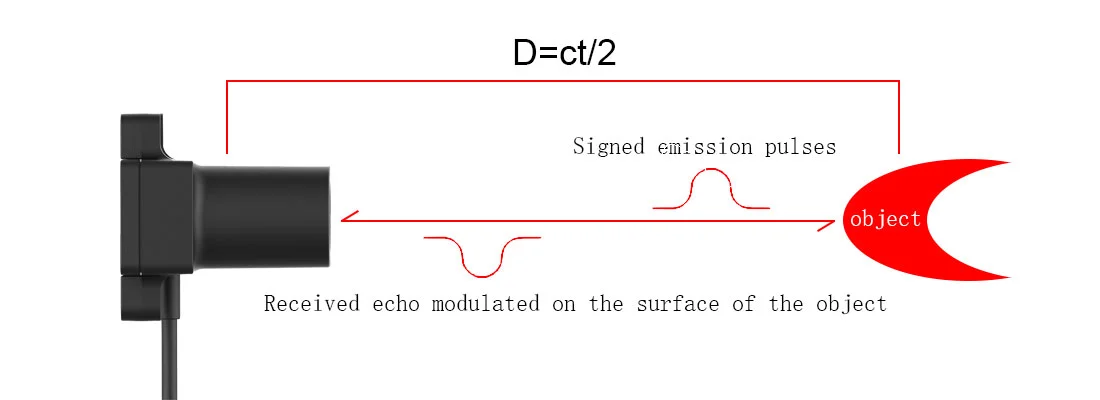

Лазерный радиолокатор LR -серии использует улучшенную технологию Detof, унаследовав преимущества традиционного метода TOF TOF, объединяясь с подписью перед заводом, что делает точность и скорость баланса LRXX и хорошо выполнять на открытом воздухе.
Для получения дополнительной информации о нашей продукции свяжитесь с Jioptik.
